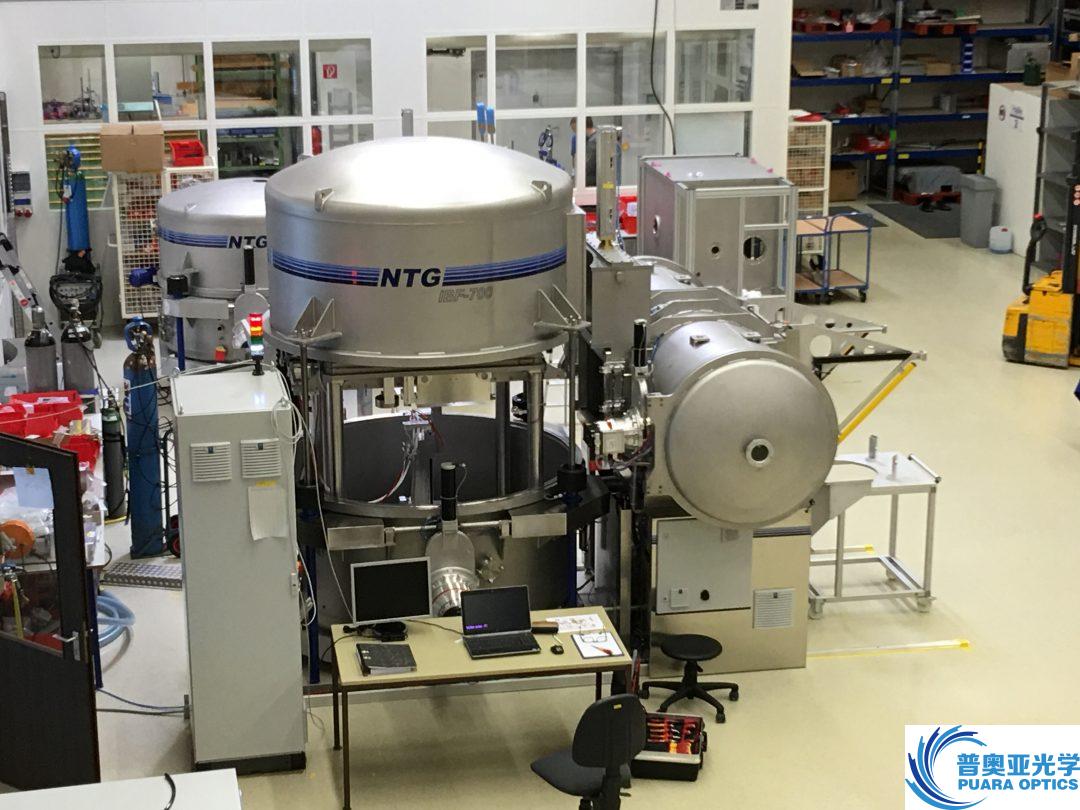

离子束抛光机

  • IBF 700
  • IBF 700
  • IBF 700
IBF 700IBF 700IBF 700

IBF 700

  • + 技术成熟,型号齐全,满足不同客户的加工直径需求
    + 适合所有表面面形加工
    + 非接触加工,表面无加工痕迹,无应力
    + 加工材料广泛,光学玻璃、晶体、半导体材料、宝石等
    + 加工精度可达P-V<λ/100, RMS<1nm
    + 运行成本低,无必要的加工辅料;经济价值高
    + 相信NTG公司近30年在离子束研究与生产的经验

设备型号

IBF 5

IBF 100

IBF 200

IBF 300/450/500

IBF 700

加工范围

<1-5mm

5-70mm

5- 200mm

5-500mm

70-700mm

工件厚度

7mm

45mm

100mm

125mm

200mm

工件重量

Max.750g

Max.750g

Max.10Kg

Max.40Kg

Max.100Kg

接触角

Max. 63°

加工面形

凸面,凹面,平面,球面,非球面,自由曲面

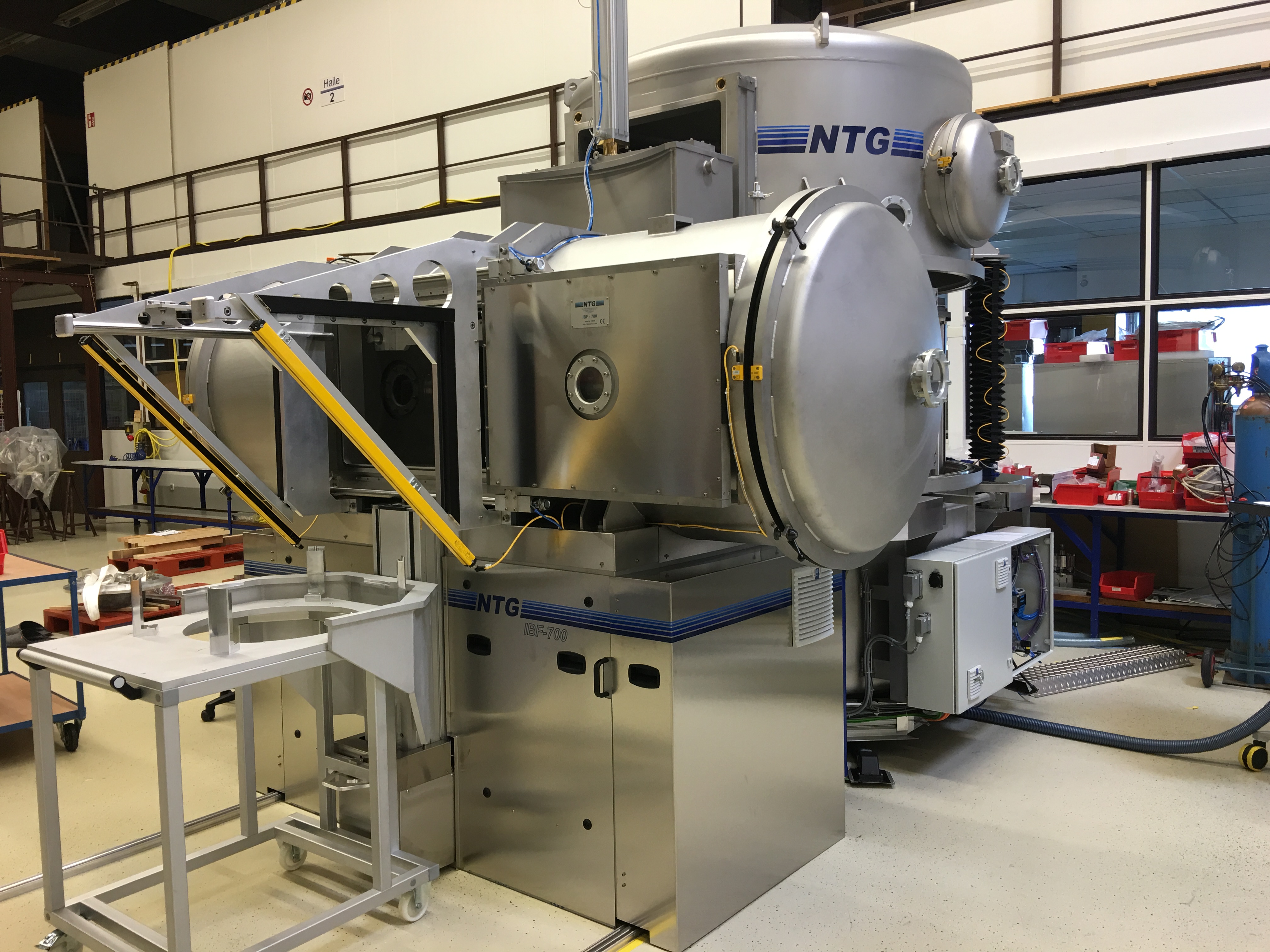

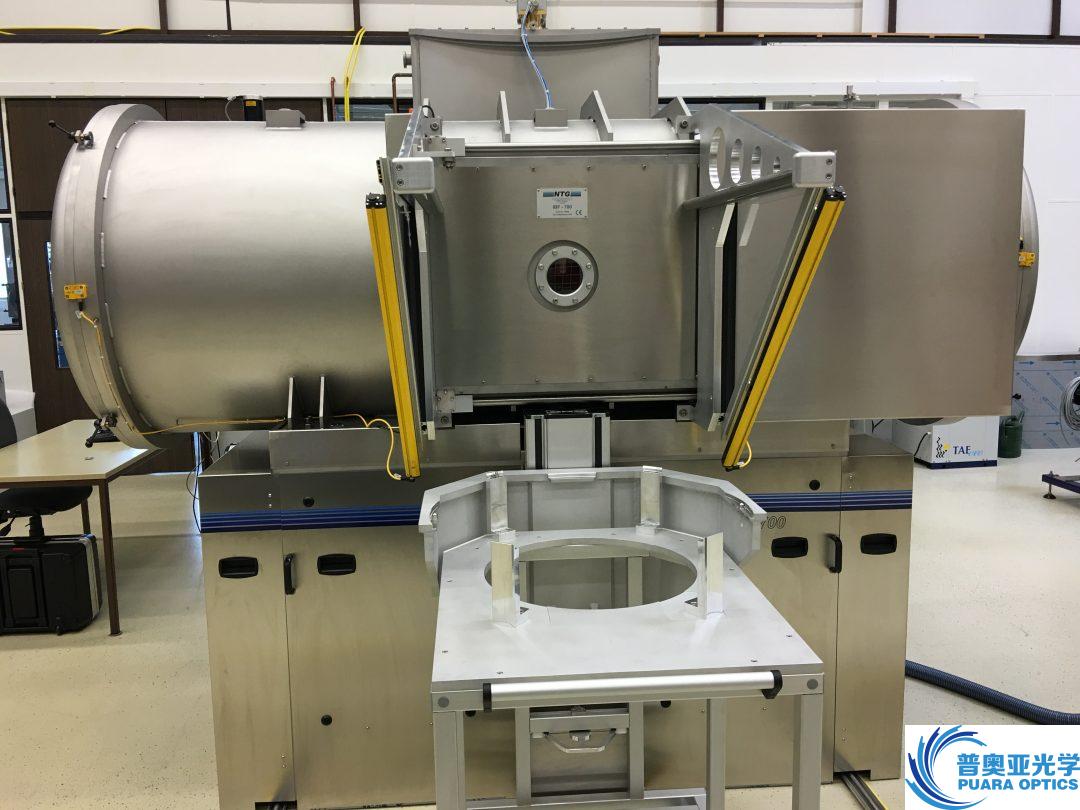

加载过渡舱

加载时间<2分钟

提供加工过渡舱装置

轴数

3轴(X,Y,Z)

3/5轴(X,Y,Z,A,B)

3/5轴(X,Y,Z,A,B)

3/5(X,Y,Z,A,B)

3/5(X,Y,Z,A,B)

行程

X=75mm

Y=50mm

Z=25mm

X=300mm

Y=250mm

Z=150mm

A=+/-60°

B=+/-95°

X=400mm

Y=400mm

Z=400mm

A=+/-45°

B轴连续

X=500mm

Y=500mm

Z=150mm

A=+/-50°

B=+/-50°

X=700mm

Y=700mm

Z=400mm

A=+/-50°

B=+/-50°
